在线双氧水分析仪M-301
2026/7/2
M-301高精度在线双氧水浓度监控仪
一、工作原理:
高精度在线双氧水浓度监控仪采用数字 CCD (光电耦合器)检测光学图像和分界阴影线，将图像信息逐点转换成电信号，测得分界阴影线的确切位置，从而测得 nD ；探头内置温度探头，实时测量出界面处介质温度，变送器根据获得的 nD 和 T，自动进行温度补偿，计算并显示出双氧水的浓度值。301系列针对双氧水设计，采用微通道，触液材质为蓝宝石，不易受气泡干扰，安装简单。
二、技术指标：
1. 用户自定义上下限报警，触屏输入，操作简单易懂，现场可接报警灯；
2. 出厂前每一个探头都进行了标准单位下nD和温度T校准，每个探头校准完全一致，即nD=1.31... 1.54（对应0-100%），内置温度补偿，成套交付，即得即装即用；

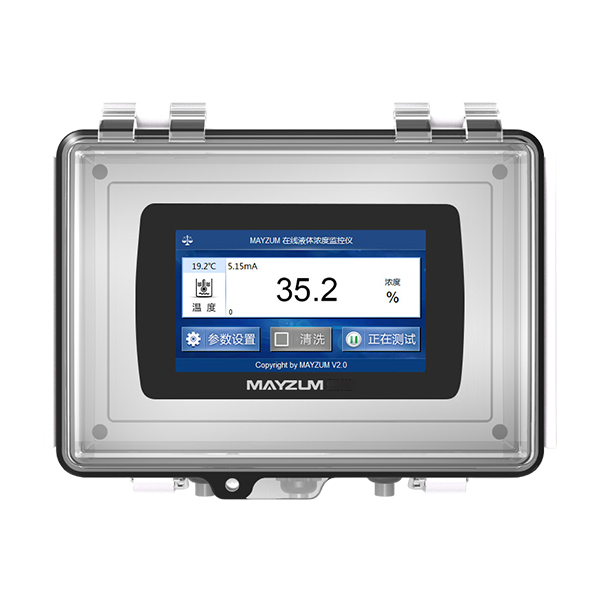

3. 双氧水的非线性换算关系及温度补偿数据库编程于分体式显示控制器内，与探头相对独立，无需查表，直接显示浓度值%；
4. 每个探头出厂都有相同的校准，所有探头都可以随意交换，无需重新校准或更改参数设置，一个显示控制器可连接1~3个探头；
5. ★内置M-V6.3浓度数据处理系统，针对特殊工况，用户可现场自助建立数据模型，自定义浓度曲线修正系数、自定义多点温度补偿值，保证数据的一致性，提高测试精度；
6. 探头状态自诊断功能，故障原因一目了然，便于现场维护和应急处理；
7. RI校准和调整功能，用户可依据现场情况，现场进行RI校准，执行调整以修正误差；
8. 采用智能化芯片，运行无需试剂耗材，功耗低，探头内部光源寿命可长达10万小时，稳定性高，使用寿命长；
三、规格参数表：
|
产品型号 |
M-301R |
|
测量项目 |
浓度(Conc)、温度(℃) |
|
浓度范围 |
0.1-61% |
|
分辨率 |
0.01 %，温度 0.1℃ |
|
测量精度 |
±0.1 %，温度 0.5℃ |
|
温度补偿 |
自动温度补偿 |
|
关键部位材质 |
触液材质：蓝宝石，壳体材质：SS316L（可选：PTFE、PEEK、哈氏C/B3、钛材） |
|
耐温范围 |
过程温度：-20~100℃；清洗温度：0~120℃，支持CIP(原位洗净)和SIP(原位灭菌) |
|
安装连接方式 |
1/8NPT |
|
线缆长度 |
探头连接线：标准2米，可延长至100米 电源信号线：标准5米，可延长至100米 |
|
输入电源 |
标准：24V DC，电流＜100mA；(可选：100-240V AC) |
|
信号输出 |
£4-20mA模拟量、£RS485/232数字量、£开关量（异常报警,上下限2路输出） |
|
防护等级 |
触液部分IP67 |
|
耐压范围 |
≤3.5MPa |
|
其他选项 |
分体式数据看板、多通道数据采集控制系统（最多支持120通道）、PC端数据采集系统、无线数据远传模块 |
|
特殊标度 |
防爆Exia IICT6 Ga，非标定制，按客户需求建立数据模型 |
